Caractéristiques |
ASRock Super Alliage
- Bobines d’alimentation Premium
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (Pour tous les ports USB, l'audio et réseau)
ASRock Live Update & APP Shop
- PCB de couleur noire
|
CPU |
- Compatible avec les APUs Socket AM4 AMD A-Series (Bristol Ridge) et avec les processeurs AMD Ryzen (Matisse, Picasso, Summit Ridge, Raven Ridge et Pinnacle Ridge)
- Conception Digi Puissance
- 9 phase de puissance
- Accepte les processeurs jusqu’à 95W
|
Chipsets |
- AMD Promontory B350 |
Mémoire |
- Mémoire DDR4 Double Canal
- 2 x DDR4 DIMM
- Les processeurs AMD Ryzen (Matisse) acceptent des modules de mémoire DDR4 3200/2933/2667/2400/2133 ECC & non-ECC, unbuffered*
- Les processeurs AMD Ryzen (Picasso) acceptent des modules de mémoire DDR4 2933/2667/2400/2133 non-ECC, unbuffered*
- Les processeurs AMD Ryzen (Summit Ridge) acceptent des modules de mémoire DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC & non-ECC, unbuffered*
- Les processeurs AMD Ryzen (Raven Ridge) acceptent des modules de mémoire DDR4 3200+(OC)/2933/2667/2400/2133 non-ECC, unbuffered*
- Les APUs AMD A-Series de 7ème génération acceptent des modules de mémoire DDR4 2400/2133 non-ECC, unbuffered*
- Capacité mémoire maximale du système: 32GB*
- Contacts de DIMM en ou 15μ
Avec les processeurs de la gamme Ryzen (Picasso & Raven Ridge), la fonction ECC n'est supportée que par les modèles PRO. Veuillez vous reporter au tableau ci-dessous pour la fréquence maximale supportée par les modules UDIMM de mémoire DDR4.
SR: Module DIMM Single Rank, 1Rx4 ou 1Rx8 indiqué sur l’étiquette du module DIMM
DR: Module DIMM Dual Rank, 2Rx4 ou 2Rx8 indiqué sur l’étiquette du module DIMM
**En raison de limitations dues au système d'exploitation, la quantité de mémoire utilisée sous Windows® 32-bit peut être inférieure à 4 GB. Cette limitation ne concerne pas les systèmes d'exploitation 64-bit accompagnés de processeurs 64-bit.
|
BIOS |
- BIOS 128Mb AMI UEFI avec interface graphique multilangue
- Supporte du "Plug and Play"
- Compatible ACPI 5.1
- Fonction de configuration sans jumpers (Jumperfree)
- Supporte SMBIOS 2.3
- DRAM Multi-adjustment Tension
|
Vidéo Intégrée |
- Aucun |
Audio |
- l'audio 7.1 CH HD (Codec l'audio Realtek ALC887)*
- Protection contre les surtensions
- Condensateurs l'audio ELNA
*Pour configurer l’l'audio 7.1 CH HD, il est nécessaire d’utiliser un module l'audio HD de façade et d’activer la fonctionnalité l'audio multi-canal via le pilote l'audio. |
Réseau |
- PCIE x1 LAN Gigabit 10/100/1000 Mb/s
- Realtek RTL8111GR
- Compatible Wake-On-LAN
- Protection contre les décharges électrostatiques et les surcharges liées aux orages
- Compatible avec la fonction de détection de câble LAN
- Compatible avec la fonction Ethernet 802.3az
- Supporte PXE
|
Slots |
Les processeurs AMD Ryzen (Matisse, Summit Ridge et Pinnacle Ridge)
- 1 x PCI Express 3.0 x16 (PCIE2: mode x16)*
Les APUs AMD A-Series de 7ème génération / Les processeurs Ryzen
- 1 x PCI Express 3.0 x16 (PCIE2: mode x8)*
Les processeurs AMD Ryzen (Picasso, Raven Ridge)
- 1 x PCI Express 3.0 x16 (PCIE2: mode x8) (Si vous utilisez un APU Athlon 2xxGE, l'emplacement PCIE2 fonctionnera en mode x4.)*
- 1 x PCI Express 2.0 x1
*Accepte les SSDs NVMe en mode disque de démarrage |
Stockage |
- 4 x connecteurs SATA3 6.0 Go/s, compatible RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et Hot Plug
- 1 x Socket Ultra M.2 (M2_1), accepte les modules M Key 2242/2260/2280 M.2 SATA3 6.0 Gb/s et M.2 PCIe jusqu’à Gen3 x4 (32 Gb/s) (avec Matisse, Picasso, Summit Ridge, Raven Ridge et Pinnacle Ridge) ou Gen3 x2 (16 Gb/s) (Avec APUs A-Series et APUs Athlon 2xxGE Series)*
*Accepte les SSDs NVMe en mode disque de démarrage Supporte Kit ASRock U.2 |
Slot disponibles |
- 1 x connecteur pour port COM
- 1 x Connecteur TPM
- 1 x Connecteur de détection d'intrusion et connecteur pour haut-parleur
- 1 x Connecteur RGB LED*
- 1 x Connecteur pour LED de ventilateur AMD*
- 1 x Connecteur pour ventilateur de CPU (4-pin)**
- 2 x Connecteurs pour ventilateur de Châssis (1 x 4-pin, 1 x 3-pin)
- 1 x Connecteur d'alimentation ATX 24-pin
- 1 x Connecteur d'alimentation 8-pin 12V
- 1 x Connecteur panneau l'audio en façadeal
- 2 x Connecteurs pour port USB 2.0 (Supporte 4 ports USB 2.0) (Protection contre les décharges électrostatiques)
- 1 x Connecteur onboard USB 3.1 Gen1 (Supporte 2 ports USB 3.1 Gen1) (Protection contre les décharges électrostatiques)
*Accepte les bandeaux LED 36W jusqu’à 12V/3A Le connecteur AMD LED FAN accepte des bandeaux LEDs avec une puissance maximale de 3A (36W) et une longueur max. de 2.5m. **Le connecteur pour ventilateur de processeur fournit une alimentation maximale de 1A (12W) |

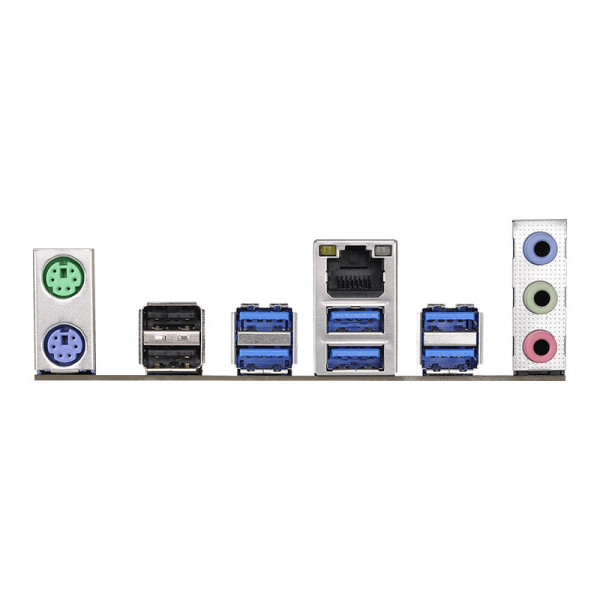

Connecteurs du Panneau Arrière |
- 1 x Port souris PS/2
- 1 x Port clavier PS/2
- 2 x USB 2.0 (Protection contre les décharges électrostatiques)
- 6 x USB 3.1 Gen1 (Protection contre les décharges électrostatiques)
- 1 x Port LAN RJ-45 avec LED (ACT/LINK LED et SPEED LED)
- Connecteurs jack HD l'audio: Entrée Ligne / Haut-parleur en façadeal / Micro
|
Logiciel et UEFI |
Software
- ASRock A-Tuning
- ASRock RGB LED
- ASRock APP Charger
- ASRock XFast LAN
UEFI
- UEFI ASrock Full HD
- ASRock Instant Flash
- ASRock Easy RAID Installer
*Ces utilitaires peuvent être téléchargés depuis l'APP Shop. |
CD inclus |
- Pilotes, Utilitaires, Logiciel Anti-Virus (Version d’essai), Google Chrome Browser et Toolbar |
Accessoiress |
- Guide de démarrage rapide, CD de support, Panneau I/O
- 2 x Câbles SATA
- 1 x Visserie pour socket M.2
|
Monitoring |
- Détection de température Processeur, Châssis
- Tachymètre pour ventilateurs Processeur, Châssis
- Ventilateur silencieux Processeur, Châssis
- Contrôle et ajustement de la vitesse de rotation pour ventilateurs Processeur, Châssis
- Détection de l'ouverture du boitier
- Contrôle des tensions: +12V, +5V, +3.3V, Vcore
|
Format |
- Facteur de forme Micro ATX: 9.1-in x 8.1-in, 23.1 cm x 20.6 cm
- Condensateurs solides
|
OS |
- Compatible Microsoft Windows® 10 64-bit |
Certifications |
- FCC, CE
- ErP/EuP ready (Une alimentation ErP/EuP Ready est nécessaire.)
|
